Guida Completa alla Virtualizzazione e ai Container

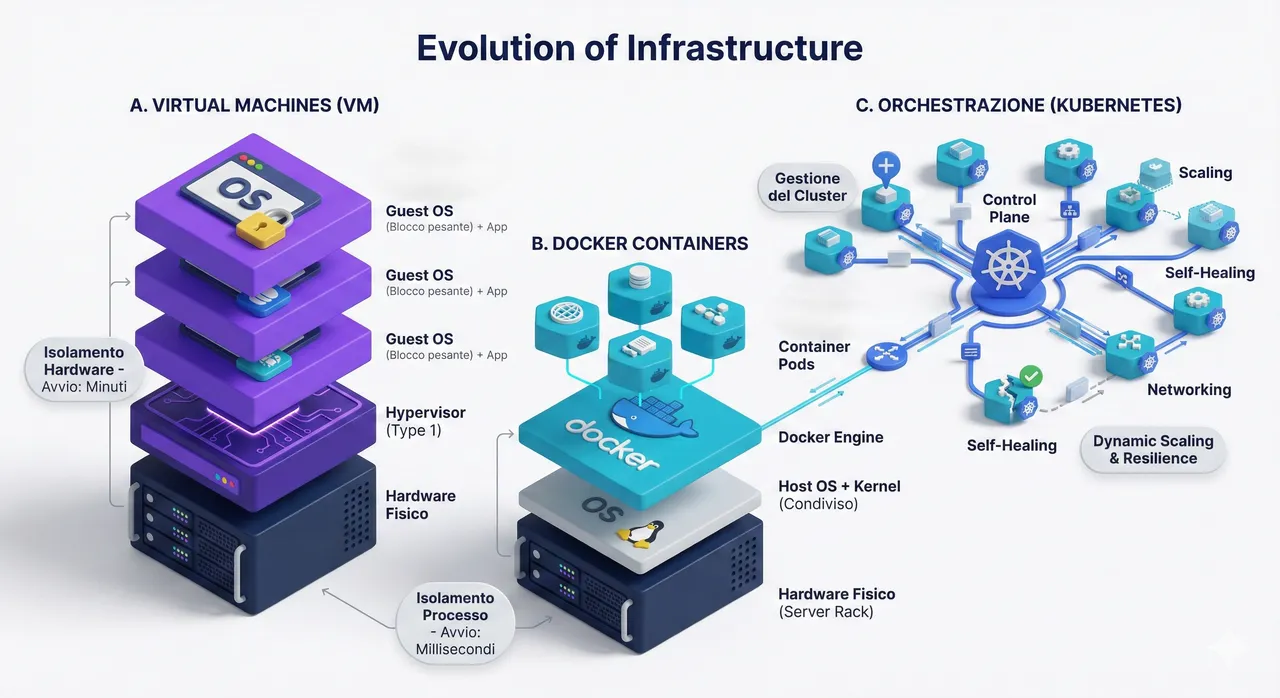

Overview Image

Questo documento fornisce le basi teoriche e pratiche per comprendere le tecnologie di virtualizzazione e containerizzazione, strumenti fondamentali nello sviluppo software moderno e nelle pratiche DevOps.

Parte 1: La Virtualizzazione Tradizionale (Macchine Virtuali)

La virtualizzazione è una tecnologia che permette di creare una versione virtuale di una risorsa informatica, come un server, un sistema di archiviazione, una rete o un sistema operativo.

1.1 Cos’è una Macchina Virtuale (VM)?

Una Macchina Virtuale (VM) è l’emulazione completa di un sistema hardware. Su questo hardware virtuale viene installato un sistema operativo completo (chiamato Guest OS), che funziona in modo isolato dal sistema operativo dell’hardware fisico sottostante (Host OS).

1.1 Fondamenti: Sistemi Operativi e Ring di Protezione

Prima di comprendere la virtualizzazione, è essenziale capire come funziona un sistema operativo e i meccanismi di protezione hardware che rendono necessarie le tecniche di virtualizzazione.

1.1.1 Come Funziona un Sistema Operativo

Un sistema operativo (OS) è il software di base che gestisce le risorse hardware di un computer e fornisce servizi alle applicazioni. Per comprendere come funziona, è fondamentale capire il problema che deve risolvere: come permettere a più programmi di condividere le stesse risorse hardware in modo sicuro ed efficiente.

Il Problema della Condivisione delle Risorse

Immaginiamo un computer senza sistema operativo: ogni programma dovrebbe:

Gestire direttamente la memoria fisica
Comunicare direttamente con hard disk, tastiera, schermo
Coordinarsi con altri programmi per evitare conflitti
Implementare propri meccanismi di sicurezza

Questo approccio sarebbe:

Inefficiente: Ogni programma duplicherebbe le stesse funzionalità
Insicuro: Un programma malintenzionato potrebbe accedere a dati di altri programmi
Complesso: Gli sviluppatori dovrebbero conoscere tutti i dettagli dell’hardware

La Soluzione: Separazione dei Privilegi

I sistemi operativi moderni risolvono questo problema attraverso una separazione netta tra due modalità di esecuzione:

graph TD
    APPS[Applicazioni Utente<br/>Modalità Utente<br/>Privilegi Limitati<br/>Browser, Editor, Giochi]
    SYSCALL[System Call Interface<br/>Meccanismo di Comunicazione Sicura<br/>Chiamate di Sistema]
    KERNEL[Kernel del Sistema Operativo<br/>Modalità Kernel<br/>Privilegi Completi<br/>Accesso diretto all'hardware]
    HW[Hardware Fisico<br/>CPU, RAM, Storage, Rete, I/O]

    APPS <--> SYSCALL
    SYSCALL --> KERNEL
    KERNEL --> HW

    classDef hardware fill:#e1f5fe,stroke:#01579b,stroke-width:3px
    classDef kernel fill:#ff9999,stroke:#cc0000,stroke-width:3px
    classDef syscall fill:#fff3e0,stroke:#e65100,stroke-width:2px
    classDef apps fill:#99ff99,stroke:#00cc00,stroke-width:2px

    class HW hardware
    class KERNEL kernel
    class SYSCALL syscall
    class APPS apps

Le Due Modalità di Esecuzione

1. Modalità Kernel (Modalità Privilegiata):

Chi opera qui: Solo il kernel del sistema operativo
Privilegi: Accesso completo e diretto a tutte le risorse hardware
Responsabilità:
- Gestione della memoria fisica
- Controllo dei dispositivi hardware
- Scheduling dei processi
- Gestione delle interruzioni
Sicurezza: È il livello di massima fiducia del sistema

2. Modalità Utente (Modalità Non Privilegiata):

Chi opera qui: Tutte le applicazioni utente (browser, editor, giochi, etc.)
Privilegi: Limitati, nessun accesso diretto all’hardware
Limitazioni:
- Non può accedere direttamente alla memoria di altri processi
- Non può controllare direttamente i dispositivi hardware
- Non può modificare le strutture dati critiche del sistema
Accesso alle risorse: Solo tramite richieste al kernel (system call)

System Call: Il Bridge tra i Due Mondi

Le system call sono il meccanismo attraverso cui le applicazioni in modalità utente richiedono servizi al kernel:

Esempi di System Call comuni:

open(), read(), write() - Accesso ai file
malloc(), free() - Gestione della memoria
socket(), send(), recv() - Comunicazione di rete
fork(), exec() - Creazione di nuovi processi

Come funziona una System Call:

L’applicazione invoca una system call (es. aprire un file)
La CPU passa automaticamente in modalità kernel
Il kernel esegue l’operazione richiesta con i suoi privilegi
Il kernel restituisce il risultato all’applicazione
La CPU torna in modalità utente

Funzioni Principali del Sistema Operativo

Grazie a questa architettura, il sistema operativo può fornire servizi essenziali:

Gestione dei Processi:
- Scheduling: Decidere quale programma eseguire e per quanto tempo
- Context switching: Passare rapidamente tra diversi programmi
- Comunicazione inter-processo: Permettere ai programmi di collaborare in sicurezza
Gestione della Memoria:
- Allocazione: Assegnare memoria ai programmi che ne hanno bisogno
- Memoria virtuale: Creare l’illusione di avere più memoria di quella fisica
- Protezione: Impedire ai programmi di accedere alla memoria di altri
Gestione del File System:
- Organizzazione: Strutturare i dati su disco in file e cartelle
- Sicurezza: Controllare chi può accedere a quali file
- Ottimizzazione: Velocizzare l’accesso ai dati
Gestione dei Dispositivi:
- Driver: Fornire interfacce standardizzate per hardware diverso
- Input/output: Gestire tastiera, mouse, schermo, stampanti
- Interruzioni: Reagire agli eventi hardware in tempo reale
Sicurezza e Protezione:
- Controllo accessi: Verificare che gli utenti abbiano i permessi necessari
- Isolamento: Impedire ai programmi di interferire tra loro
- Audit: Registrare le attività per sicurezza e debug

Il Collegamento con l’Hardware: I Ring di Protezione

Ora che abbiamo compreso il concetto di separazione tra modalità kernel e utente, è importante sapere che questa separazione è implementata a livello hardware attraverso quello che viene chiamato sistema dei ring di protezione. Le CPU moderne (come quelle x86) implementano diversi livelli di privilegi, chiamati “ring”, dove ogni ring ha accesso a risorse specifiche:

Ring 0 (Kernel Mode): Corrisponde alla modalità kernel che abbiamo descritto
Ring 3 (User Mode): Corrisponde alla modalità utente

Esistono anche Ring 1 e Ring 2, ma sono raramente utilizzati nei sistemi operativi moderni. Questa implementazione hardware è fondamentale per comprendere le sfide della virtualizzazione, che esploreremo nelle sezioni successive.

1.1.2 Ring di Protezione CPU x86 - Panoramica Completa

L’architettura x86 implementa un sistema gerarchico di protezione a 4 livelli (Ring 0-3), dove ogni ring ha privilegi specifici:

graph TD
    R0[Ring 0 - Kernel Mode<br/>Massimo Privilegio<br/>Accesso diretto hardware<br/>Istruzioni privilegiate]
    R1[Ring 1 - Device Driver<br/>Privilegi intermedi<br/>Driver di sistema<br/>Raramente utilizzato]
    R2[Ring 2 - System Services<br/>Servizi di sistema<br/>Utilities di sistema<br/>Raramente utilizzato]
    R3[Ring 3 - User Mode<br/>Minimo Privilegio<br/>Applicazioni utente<br/>Accesso mediato]

    R0 --> R1
    R1 --> R2
    R2 --> R3

    classDef ring0 fill:#ff9999,stroke:#cc0000,stroke-width:4px
    classDef ring1 fill:#ffcc99,stroke:#ff6600,stroke-width:3px
    classDef ring2 fill:#ffff99,stroke:#cccc00,stroke-width:2px
    classDef ring3 fill:#99ff99,stroke:#00cc00,stroke-width:2px

    class R0 ring0
    class R1 ring1
    class R2 ring2
    class R3 ring3

Dettaglio dei Ring di Protezione

Ring 0 (Kernel Mode) - Massimo Privilegio:

Cosa può fare:
- Accesso diretto a tutte le risorse hardware
- Esecuzione di tutte le istruzioni privilegiate
- Gestione della memoria virtuale e fisica
- Controllo delle interruzioni e dei timer
- Accesso ai registri di controllo della CPU
- Gestione dei context switch tra processi
Chi opera qui:
- Kernel del sistema operativo
- Hypervisor di Tipo 1
- Driver critici di sistema
Istruzioni privilegiate tipiche:
- CLI/STI (controllo interruzioni)
- HLT (halt CPU)
- LGDT/LIDT (caricamento descriptor table)
- MOV verso registri di controllo (CR0, CR3, etc.)

Ring 1 (Device Driver Level) - Privilegi Intermedi:

Cosa può fare:
- Accesso limitato alle risorse hardware
- Esecuzione di alcune istruzioni privilegiate
- Interfacciamento tra kernel e hardware
Chi opera qui:
- Driver di dispositivo non critici
- Moduli del kernel (in alcuni OS)
- Uso moderno: Raramente utilizzato, la maggior parte dei driver opera in Ring 0
Limitazioni:
- Non può accedere direttamente a tutti i registri di controllo
- Accesso hardware mediato dal Ring 0

Ring 2 (System Services) - Privilegi di Sistema:

Cosa può fare:
- Servizi di sistema ad alto livello
- Gestione di risorse condivise
- Interfacce per servizi privilegiati
Chi opera qui:
- Servizi di sistema non critici
- Utility di sistema
- Uso moderno: Virtualmente inutilizzato nei sistemi operativi moderni
Limitazioni:
- Accesso limitato alle risorse hardware
- Dipende dai ring superiori per operazioni privilegiate

Ring 3 (User Mode) - Minimo Privilegio:

Cosa può fare:
- Esecuzione di applicazioni utente
- Accesso alla memoria assegnata al processo
- Chiamate di sistema tramite system call
- Operazioni aritmetiche e logiche standard
Chi opera qui:
- Tutte le applicazioni utente (browser, editor, giochi)
- Hypervisor di Tipo 2
- Librerie di sistema non privilegiate
Limitazioni:
- Nessun accesso diretto all’hardware
- Nessuna istruzione privilegiata
- Accesso alla memoria limitato al proprio spazio virtuale
- Deve richiedere servizi al kernel tramite system call

1.1.3 Il Problema della Virtualizzazione

Problematiche nella Virtualizzazione

Ring Compression Problem:

CPU x86 ha 4 ring, ma i sistemi operativi moderni ne usano solo 2 (Ring 0 e Ring 3)
Nella virtualizzazione, l’hypervisor deve occupare Ring 0
I Guest OS vengono “compressi” nei ring disponibili
Perdita di privilegi per i Guest OS che si aspettano Ring 0

Istruzioni Sensibili vs Privilegiate:

Istruzioni Privilegiate: Causano trap se eseguite fuori da Ring 0
Istruzioni Sensibili: Il loro comportamento dipende dal ring di esecuzione
Problema: alcune istruzioni sono sensibili ma non privilegiate
Conseguenza: possono eseguire silenziosamente con comportamento errato

Cosa sono i “Trap” CPU:

Un “trap” (o eccezione) è un meccanismo hardware fondamentale della CPU che interrompe l’esecuzione normale di un programma quando si verifica una condizione anomala, trasferendo il controllo al sistema operativo. Esistono diversi tipi di trap:

Trap da Istruzione Privilegiata: Quando un codice in esecuzione in Ring 3 (modalità utente) tenta di eseguire un’istruzione privilegiata riservata al Ring 0, la CPU genera automaticamente un trap. Il sistema operativo prende il controllo e generalmente termina il processo con un errore di “operazione non consentita”.
Page Fault: Si verifica quando un programma tenta di accedere a un indirizzo di memoria non mappato nel suo spazio di indirizzi.
Interrupt: Un tipo speciale di trap generato da eventi hardware esterni (ad esempio, tasto premuto, pacchetto di rete arrivato).
System Call: Un trap “volontario” generato da un’applicazione per richiedere un servizio al sistema operativo.

Nel contesto della virtualizzazione:

Gli hypervisor sfruttano i trap per intercettare le istruzioni privilegiate dei guest OS
Quando un guest OS tenta di eseguire un’istruzione privilegiata, viene generato un trap
L’hypervisor prende il controllo (trap handler) ed emula l’istruzione per il guest OS
Questo meccanismo è fondamentale per il metodo “trap-and-emulate” nella virtualizzazione

Il problema delle “istruzioni sensibili ma non privilegiate” è che non generano un trap quando vengono eseguite in Ring 3, rendendo impossibile all’hypervisor intercettarle e gestirle correttamente, il che ha richiesto lo sviluppo di tecniche alternative come la traduzione binaria.

1.1.4 Istruzioni CPU: Privilegiate, Non-Privilegiate e Sensibili

Per comprendere le sfide della virtualizzazione, è fondamentale capire le diverse tipologie di istruzioni CPU e il loro comportamento nei vari ring di protezione. Le istruzioni della CPU x86 possono essere classificate in diverse categorie in base ai loro requisiti di privilegio e al loro comportamento:

Istruzioni Privilegiate

Le istruzioni privilegiate sono istruzioni che possono essere eseguite solo quando la CPU è in Ring 0 (modalità kernel). Se queste istruzioni vengono tentate in Ring 1-3, la CPU genera automaticamente un trap (eccezione), interrompendo l’esecuzione e trasferendo il controllo al sistema operativo.

Esempi di istruzioni privilegiate:

Istruzione	Descrizione	Perché è privilegiata
`CLI` / `STI`	Disabilita/Abilita gli interrupt	Potrebbe impedire il multitasking
`HLT`	Ferma la CPU fino al prossimo interrupt	Potrebbe bloccare il sistema
`LGDT` / `SGDT`	Carica/Salva la Global Descriptor Table	Controlla la memoria virtuale
`LIDT` / `SIDT`	Carica/Salva la Interrupt Descriptor Table	Gestisce gli handler degli interrupt
`MOV` (verso CR0-CR4)	Accede ai registri di controllo	Configura modalità della CPU e MMU
`INVLPG`	Invalida una entry della TLB	Gestione avanzata della memoria
`CLTS`	Pulisce il bit Task Switched nel CR0	Gestione del contesto FPU
`LMSW`	Carica Machine Status Word	Modifica lo stato della CPU

Queste istruzioni sono facilmente virtualizzabili perché generano un trap quando un sistema operativo guest cerca di eseguirle, permettendo all’hypervisor di intercettare l’operazione ed emularla.

Istruzioni Non-Privilegiate

Le istruzioni non-privilegiate possono essere eseguite in qualsiasi ring di protezione (0-3). Queste istruzioni sono generalmente innocue per la sicurezza del sistema e non richiedono privilegi speciali.

Esempi di istruzioni non-privilegiate:

Istruzione	Descrizione	Uso tipico
`MOV` (registri generali)	Sposta dati tra registri o memoria	Manipolazione dati standard
`ADD`, `SUB`, `MUL`, `DIV`	Operazioni aritmetiche	Calcoli matematici
`AND`, `OR`, `XOR`, `NOT`	Operazioni logiche	Manipolazione bit, flags
`JMP`, `CALL`, `RET`	Controllo di flusso	Salti, chiamate di funzioni
`PUSH`, `POP`	Gestione stack	Salvataggio/ripristino dati
`LEA`	Load Effective Address	Calcolo indirizzi
`NOP`	Nessuna operazione	Allineamento, ritardi

Queste istruzioni non presentano problemi di virtualizzazione perché possono essere eseguite direttamente dal guest OS senza intervento dell’hypervisor.

Istruzioni Sensibili

Le istruzioni sensibili sono istruzioni il cui comportamento o risultato dipende dal livello di privilegio o da registri di stato della CPU che potrebbero differire tra il contesto reale e quello virtualizzato. Il problema critico è che alcune istruzioni sensibili non sono privilegiate, quindi non generano trap quando eseguite in Ring 1-3.

Esempi di istruzioni sensibili non-privilegiate:

Istruzione	Descrizione	Problema per la virtualizzazione
`POPF` / `PUSHF`	Pop/Push dei flag	Può modificare o leggere flag di stato senza generare trap
`SGDT` / `SIDT`	Store Global/Interrupt Descriptor Table	Rivela strutture dati del sistema host invece che virtuali
`SMSW`	Store Machine Status Word	Può leggere lo stato reale della CPU
`LAR` / `LSL`	Load Access Rights/Segment Limit	Possono dare risultati inconsistenti
`RDTSC` / `RDTSCP`	Read Time-Stamp Counter	Rivela il timing reale della CPU
`CPUID`	Identifica capacità della CPU	Mostra caratteristiche fisiche invece di virtuali
`IN` / `OUT`	I/O da/verso porte	Possono accedere a device I/O senza trap

Il Dilemma della Virtualizzazione x86

Il problema fondamentale che ha reso complessa la virtualizzazione x86 classica è rappresentato da queste istruzioni sensibili ma non privilegiate. Secondo i requisiti formali per la virtualizzabilità definiti da Popek e Goldberg (1974), un’architettura è virtualizzabile solo se:

Tutte le istruzioni sensibili sono anche privilegiate (generano trap)
Esiste almeno un livello di privilegio utente (Ring 3)

L’architettura x86 originale non soddisfa il primo requisito, poiché contiene circa 17 istruzioni che sono sensibili ma non privilegiate.

Conseguenze pratiche:

Un guest OS eseguito in Ring 1-3 può eseguire queste istruzioni senza che l’hypervisor lo sappia
Questo porta a risultati incoerenti, perché il guest OS “vede” lo stato reale della macchina fisica invece dello stato virtuale
Il comportamento del sistema diventa imprevedibile

Questo problema ha richiesto lo sviluppo di tecniche alternative come:

Traduzione Binaria: Intercetta e traduce dinamicamente le istruzioni problematiche
Paravirtualizzazione: Modifica il guest OS per evitare di usare istruzioni problematiche
Estensioni Hardware: Aggiunta di funzionalità CPU specifiche per la virtualizzazione (Intel VT-x, AMD-V)

1.2 Tipi di Hypervisor

Architettura Hypervisor Tipo 1 (Bare Metal):

graph TB
    HW1[Hardware Fisico<br/>CPU, RAM, Storage, Rete]
    HYP1[Hypervisor Tipo 1 - Ring 0<br/>VMware ESXi, Hyper-V, KVM<br/>Accesso diretto all'hardware]
    VM1A[VM 1 - Ring 1/3<br/>Guest OS A<br/>Applicazioni]
    VM1B[VM 2 - Ring 1/3<br/>Guest OS B<br/>Applicazioni]
    VM1C[VM 3 - Ring 1/3<br/>Guest OS C<br/>Applicazioni]

    HW1 --> HYP1
    HYP1 --> VM1A
    HYP1 --> VM1B
    HYP1 --> VM1C

    classDef hardware fill:#e1f5fe,stroke:#01579b,stroke-width:2px
    classDef hypervisor fill:#f3e5f5,stroke:#4a148c,stroke-width:2px
    classDef vm fill:#e8f5e8,stroke:#1b5e20,stroke-width:2px

    class HW1 hardware
    class HYP1 hypervisor
    class VM1A,VM1B,VM1C vm

Architettura Hypervisor Tipo 2 (Hosted):

graph TB
    HW2[Hardware Fisico<br/>CPU, RAM, Storage, Rete]
    HOST[Host Operating System - Ring 0<br/>Windows, Linux, macOS<br/>Controllo diretto dell'hardware]
    HYP2["Hypervisor&nbsp;&nbsp;Tipo&nbsp;&nbsp;2&nbsp;&nbsp;-&nbsp;&nbsp;Ring&nbsp;&nbsp;3<br/>VirtualBox,&nbsp;&nbsp;VMware&nbsp;&nbsp;Workstation<br/>Applicazione&nbsp;&nbsp;sull'Host&nbsp;&nbsp;OS"]
    VM2A[VM 1 - Ring 3<br/>Guest OS A<br/>Applicazioni]
    VM2B[VM 2 - Ring 3<br/>Guest OS B<br/>Applicazioni]

    HW2 --> HOST
    HOST --> HYP2
    HYP2 --> VM2A
    HYP2 --> VM2B

    classDef hardware fill:#e1f5fe,stroke:#01579b,stroke-width:2px
    classDef host fill:#fff3e0,stroke:#e65100,stroke-width:2px
    classDef hypervisor fill:#f3e5f5,stroke:#4a148c,stroke-width:2px
    classDef vm fill:#e8f5e8,stroke:#1b5e20,stroke-width:2px

    class HW2 hardware
    class HOST host
    class HYP2 hypervisor
    class VM2A,VM2B vm

Caratteristiche e Ring di Protezione:

Tipo 1 (Bare Metal):
- Ring 0: Hypervisor con accesso diretto all’hardware
- Ring 1/3: Guest OS eseguiti in modalità deprivilegiata
- Prestazioni superiori (overhead minimo)
- Utilizzato in ambienti enterprise e cloud
- Esempi: VMware ESXi, Microsoft Hyper-V, KVM
Tipo 2 (Hosted):
- Ring 0: Host Operating System
- Ring 3: Hypervisor come applicazione user-space
- Ring 3: Guest OS eseguiti tramite l’hypervisor
- Doppio overhead (Host OS + Hypervisor)
- Più semplice da installare e gestire
- Ideale per sviluppo, testing e uso desktop
- Esempi: VirtualBox, VMware Workstation, Parallels

Problemi dei Ring di Protezione:

I Guest OS si aspettano di eseguire in Ring 0
Le istruzioni privilegiate possono essere eseguite solo in Ring 0
Necessità di tecniche di virtualizzazione per gestire questo conflitto
Ring compression: compressione dei livelli di privilegio disponibili

1.3 Approfondimento sulle Tecniche di Virtualizzazione

Ora che abbiamo compreso i fondamenti dei sistemi operativi e il problema dei ring di protezione, possiamo esplorare le diverse strategie sviluppate per risolverlo. Le diverse tecniche di virtualizzazione sono, in sostanza, diverse strategie per gestire il conflitto tra l’hypervisor che deve occupare Ring 0 e i Guest OS che si aspettano di eseguire nello stesso ring privilegiato.

1.3.1 Full Virtualization (con Binary Translation)

La virtualizzazione completa emula l’intero hardware, permettendo di eseguire un sistema operativo Guest non modificato. L’approccio classico per raggiungere questo obiettivo su architetture x86 (prima dell’avvento del supporto hardware) era la traduzione binaria.

Come funziona:
1. Il kernel del Guest OS viene eseguito in una modalità non privilegiata (come Ring 1 o 3).
2. L’Hypervisor analizza al volo il codice del Guest OS prima di eseguirlo.
3. Le istruzioni “sicure” (non privilegiate) vengono eseguite direttamente sulla CPU alla massima velocità possibile.
4. Le istruzioni “privilegiate” (che fallirebbero se eseguite in una modalità non privilegiata) vengono intercettate.
5. L’Hypervisor traduce queste istruzioni privilegiate in una sequenza di nuove istruzioni sicure che emulano il comportamento originale. Queste istruzioni tradotte vengono poi eseguite.
6. Per ottimizzare, i blocchi di codice tradotti vengono salvati in una cache, in modo che la traduzione non debba essere ripetuta. Questo processo è noto anche come Trap-and-Emulate, anche se il “trap” è gestito dal software di traduzione e non dalla CPU stessa.

Schema del flusso:

sequenceDiagram
    participant GOS as Guest OS (User Mode)
    participant HV as Hypervisor (Kernel Mode)
    participant HW as Hardware (CPU)

    Note over GOS,HW: Binary Translation Process

    GOS->>HV: 1. Tenta istruzione privilegiata (es. IN/OUT, HLT)
    Note over HV: 2. Intercetta l'istruzione PRIMA dell'esecuzione
    Note over HV: 3. Traduce in sequenza sicura
    HV->>HW: 4. Esegue istruzioni tradotte
    HW-->>HV: 5. Risultato dell'esecuzione
    HV-->>GOS: 6. Ritorna il risultato
    Note over GOS: 7. Riceve risultato, ignaro della traduzione

Vantaggi: Non richiede alcuna modifica al sistema operativo Guest.
Svantaggi: L’overhead della traduzione binaria in tempo reale riduce le prestazioni.

1.2.2 Paravirtualizzazione

La paravirtualizzazione adotta un approccio cooperativo: il sistema operativo Guest è “consapevole” di essere virtualizzato e collabora con l’Hypervisor per ottimizzare le prestazioni.

Come funziona:
1. Il kernel del sistema operativo Guest viene modificato specificamente per la virtualizzazione.
2. Invece di tentare di eseguire istruzioni privilegiate (che dovrebbero essere intercettate e tradotte), il Guest OS effettua delle chiamate dirette all’Hypervisor, chiamate hypercalls.
3. Una hypercall è simile a una system call: è un’interfaccia ben definita attraverso cui il Guest chiede all’Hypervisor di eseguire un’operazione privilegiata per suo conto.
4. Questo elimina la necessità di intercettare e tradurre istruzioni, riducendo drasticamente l’overhead.

Schema del flusso:

sequenceDiagram
    participant GOS as Guest OS Modificato (User Mode)
    participant HV as Hypervisor (Kernel Mode)
    participant HW as Hardware (CPU)

    Note over GOS,HW: Paravirtualization Process

    Note over GOS: 1. Deve eseguire operazione privilegiata
    GOS->>GOS: Prepara hypercall invece di istruzione diretta
    GOS->>HV: 2. Esegue la Hypercall
    Note over HV: 3. Valida ed esegue l'operazione richiesta
    HV->>HW: 4. Esecuzione diretta sull'hardware
    HW-->>HV: Risultato dell'operazione
    HV-->>GOS: 5. Ritorna il risultato al Guest OS
    Note over GOS: 6. Guest OS riceve il risultato

Diagramma alternativo (flowchart):

flowchart TD
    A[Guest OS: Operazione privilegiata richiesta] --> B[Prepara Hypercall]
    B --> C[Invia Hypercall all'Hypervisor]
    C --> D{Hypervisor: Valida richiesta}
    D -->|Valida| E[Esegue operazione su hardware]
    D -->|Non valida| F[Rifiuta e ritorna errore]
    E --> G[Raccoglie risultato]
    F --> H[Ritorna risultato/errore al Guest OS]
    G --> H
    H --> I[Guest OS continua l'esecuzione]

    style A fill:#e3f2fd
    style B fill:#fff3e0
    style D fill:#f3e5f5
    style E fill:#e8f5e8
    style F fill:#ffebee
    style H fill:#fff9c4

Vantaggi: Prestazioni molto elevate, quasi native, specialmente per operazioni di I/O.
Svantaggi: Richiede la modifica del sistema operativo Guest, quindi non è possibile eseguire OS proprietari non modificabili (come versioni vecchie di Windows) in questa modalità.

1.2.3 Hardware-Assisted Virtualization (Intel VT-x & AMD-V)

Questa è la tecnologia che ha rivoluzionato la virtualizzazione ed è oggi lo standard. Intel e AMD hanno introdotto estensioni nelle loro CPU per risolvere il problema dei ring di protezione direttamente a livello hardware.

Come funziona:
1. La CPU introduce due nuove modalità di operazione: VMX root mode (per l’Hypervisor) e VMX non-root mode (per il Guest OS). Entrambe le modalità hanno i loro Ring 0-3.
2. L’Hypervisor gira in VMX root mode e configura una struttura dati in memoria, chiamata VMCS (Virtual Machine Control Structure), per ogni VM. Nella VMCS, specifica quali istruzioni eseguite dal Guest devono causare un’uscita (VM Exit).
3. Il Guest OS viene eseguito in VMX non-root mode. Può girare direttamente in Ring 0 (del suo mondo “non-root”) ed eseguire le sue istruzioni privilegiate.
4. Quando il Guest esegue un’istruzione critica (definita dall’Hypervisor nella VMCS), la CPU automaticamente e a livello hardware ferma l’esecuzione del Guest, salva il suo stato, e passa il controllo all’Hypervisor (un VM Exit).
5. L’Hypervisor gestisce l’istruzione, emulandola o eseguendola in modo sicuro.
6. Una volta terminato, l’Hypervisor esegue un’istruzione VMRESUME, e la CPU ripristina lo stato del Guest e ne riprende l’esecuzione (un VM Entry).
Questo elimina la necessità sia della traduzione binaria (lenta) sia della modifica del kernel Guest (scomoda).

Schema del flusso:

sequenceDiagram
    participant GOS as Guest OS (VMX non-root mode)
    participant CPU as CPU (con VT-x/AMD-V)
    participant HV as Hypervisor (VMX root mode)

    Note over GOS,HV: Hardware-Assisted Virtualization Process

    GOS->>CPU: 1. Esegue istruzioni direttamente
    CPU->>CPU: 2. Esegue le istruzioni normalmente

    Note over GOS: 3. Tenta istruzione critica
    GOS->>CPU: (es. modifica registri di controllo)

    Note over CPU: 4. CPU rileva istruzione critica
    CPU->>CPU: Causa VM Exit - Salva stato Guest
    CPU->>HV: 5. Passa controllo all'Hypervisor

    Note over HV: 6. Legge causa del VM Exit
    Note over HV: 7. Emula l'operazione richiesta
    HV->>CPU: 8. Esegue VMRESUME

    CPU->>CPU: Ripristina stato del Guest
    CPU->>GOS: 9. Riprende esecuzione (VM Entry)
    Note over GOS: Esecuzione continua trasparentemente

Diagramma alternativo (flowchart):

flowchart TD
    A[Guest OS: Esecuzione normale] --> B[CPU: Esegue istruzioni direttamente]
    B --> C{Istruzione critica?}
    C -->|No| B
    C -->|Sì| D[CPU: VM Exit - Salva stato]
    D --> E[Hypervisor: Prende controllo]
    E --> F[Legge causa del VM Exit]
    F --> G[Emula operazione richiesta]
    G --> H[Esegue VMRESUME]
    H --> I[CPU: Ripristina stato Guest]
    I --> J[VM Entry - Riprende esecuzione]
    J --> A

    style A fill:#e3f2fd
    style B fill:#e8f5e8
    style C fill:#fff3e0
    style D fill:#ffecb3
    style E fill:#f3e5f5
    style G fill:#e1f5fe
    style I fill:#e8f5e8
    style J fill:#f1f8e9

Vantaggi: Combina i vantaggi delle altre due: alte prestazioni (quasi native) e la capacità di eseguire sistemi operativi non modificati. È lo standard de facto oggi.
Svantaggi: Richiede CPU moderne con supporto per queste estensioni.

Tabella Riassuntiva

Tecnica	Guest OS Modificato?	Meccanismo Principale	Prestazioni	Isolamento
Full (Binary Translation)	No	Intercettazione e traduzione software delle istruzioni privilegiate.	Medie (overhead da traduzione)	Alto
Paravirtualizzazione	Sì	Il Guest OS effettua hypercalls per le operazioni privilegiate.	Alte (overhead minimo)	Alto
Hardware-Assisted	No	La CPU gestisce automaticamente i VM Exit per le istruzioni critiche.	Molto Alte (quasi native)	Molto Alto

1.3 Le VM nel Cloud (VPS)

Nel cloud computing, il modello Infrastructure as a Service (IaaS) si basa pesantemente sulla virtualizzazione. Quando si acquista una Virtual Private Server (VPS) da un provider cloud (come Azure, AWS, Google Cloud), si sta affittando una VM che gira su un hypervisor di tipo 1 (come KVM o Hyper-V) che sfrutta appieno la virtualizzazione assistita da hardware. Il provider gestisce l’hardware fisico e l’hypervisor, mentre l’utente ha il pieno controllo del sistema operativo Guest.

Parte 2: La Containerizzazione

La containerizzazione è una forma di virtualizzazione a livello di sistema operativo. Invece di virtualizzare l’intero hardware, i container virtualizzano il sistema operativo, permettendo a più applicazioni di girare in processi isolati su un singolo kernel host.

2.1 Differenze Chiave: VM vs. Container

Caratteristica	Macchina Virtuale (VM)	Container
Astrazione	Hardware fisico	Sistema operativo
Componenti	App, Librerie/Dipendenze, Sistema Operativo Guest completo	App, Librerie/Dipendenze
Isolamento	Completo, a livello di Hypervisor (o Hardware)	A livello di processo, tramite funzionalità del kernel (Namespaces, cgroups)
Risorse	Gigabyte (GB) di RAM e storage	Megabyte (MB) di RAM e storage
Tempo di avvio	Minuti	Secondi o millisecondi
Kernel	Un kernel per ogni VM	Un unico kernel host condiviso tra tutti i container
Portabilità	Portabile, ma l’immagine della VM è molto grande	Altamente portabile, l’immagine del container è leggera

graph TD
    subgraph VM_ARCH ["🖥️ VIRTUAL MACHINES"]
        direction TB

        subgraph VM1 ["Virtual Machine 1"]
            APP1[Applicazione 1]
            LIB1[Librerie e Dipendenze]
            OS1[Sistema Operativo Guest]
        end

        subgraph VM2 ["Virtual Machine 2"]
            APP2[Applicazione 2]
            LIB2[Librerie e Dipendenze]
            OS2[Sistema Operativo Guest]
        end

        subgraph VM3 ["Virtual Machine 3"]
            APP3[Applicazione 3]
            LIB3[Librerie e Dipendenze]
            OS3[Sistema Operativo Guest]
        end

        VM1 --- HYP[Hypervisor]
        VM2 --- HYP
        VM3 --- HYP
        HYP --- HOST1[Sistema Operativo Host]
        HOST1 --- HW1[Hardware Fisico]
    end

    subgraph CONT_ARCH ["📦 CONTAINERS"]
        direction TB

        subgraph C1 ["Container 1"]
            APP4[Applicazione 1]
            LIB4[Librerie e Dipendenze]
        end

        subgraph C2 ["Container 2"]
            APP5[Applicazione 2]
            LIB5[Librerie e Dipendenze]
        end

        subgraph C3 ["Container 3"]
            APP6[Applicazione 3]
            LIB6[Librerie e Dipendenze]
        end

        C1 --- ENGINE[Container Engine<br/>Docker/Podman]
        C2 --- ENGINE
        C3 --- ENGINE
        ENGINE --- HOST2[Sistema Operativo Host]
        HOST2 --- HW2[Hardware Fisico]
    end

    VM_ARCH ~~~ CONT_ARCH

    classDef vm fill:#ffebee,stroke:#c62828,stroke-width:2px
    classDef container fill:#e8f5e8,stroke:#2e7d32,stroke-width:2px
    classDef shared fill:#fff3e0,stroke:#ef6c00,stroke-width:2px
    classDef arch fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px

    class VM1,VM2,VM3 vm
    class C1,C2,C3 container
    class HOST1,HOST2,HYP,ENGINE shared
    class VM_ARCH,CONT_ARCH arch

2.2 Vantaggi dei Container

Efficienza: I container sono molto più leggeri delle VM perché non includono un intero sistema operativo. Questo permette di eseguire molti più container su un singolo host rispetto alle VM.
Velocità: Si avviano quasi istantaneamente, accelerando i cicli di sviluppo, test e deployment.
Portabilità: Un’immagine container contiene tutto ciò di cui un’applicazione ha bisogno per funzionare (codice, runtime, librerie). Questo garantisce che l’applicazione si comporti allo stesso modo in qualsiasi ambiente: dal laptop dello sviluppatore al server di produzione.
Consistenza: Risolvono il classico problema del “funziona sulla mia macchina”. L’ambiente è immutabile e riproducibile.

2.3 Quando usare le VM e quando i Container?

Usa le VM quando:
- Hai bisogno di eseguire un sistema operativo diverso da quello dell’host (es. Windows su un server Linux).
- Richiedi un livello di isolamento di sicurezza massimo, poiché un exploit nel kernel host potrebbe teoricamente compromettere tutti i container.
- Devi gestire applicazioni legacy che richiedono un OS completo e specifico.
- L’applicazione ha requisiti hardware particolari che devono essere emulati.
Usa i Container quando:
- L’obiettivo è pacchettizzare e distribuire microservizi.
- La priorità è la velocità di deployment e la scalabilità (CI/CD).
- Si vuole massimizzare l’utilizzo delle risorse hardware dell’host.
- Lo sviluppo deve essere consistente tra diversi ambienti.

Parte 3: Deep Dive su Docker

Docker è la piattaforma di containerizzazione più popolare. Non è una tecnologia di virtualizzazione nel senso classico; piuttosto, è un’applicazione user-friendly che orchestra primitive di isolamento già presenti nel kernel Linux per creare ambienti leggeri e portabili.

3.1 Architettura di Docker

Docker utilizza un’architettura client-server. Questo modello è fondamentale perché disaccoppia l’interfaccia utente dal motore di esecuzione, offrendo flessibilità e controllo remoto. I componenti sono:

Docker Client (docker): L’interfaccia a riga di comando (CLI) con cui l’utente interagisce. Quando si digita un comando, il client non fa altro che formattare questa richiesta in una chiamata API HTTP e inviarla al demone Docker. Non esegue alcuna logica di containerizzazione.
Docker Daemon (dockerd): È il cuore di Docker. Un processo server persistente che gira in background, esponendo un’API REST. Ascolta le richieste dal client (o da qualsiasi altro client API) e si occupa di tutto il lavoro pesante: costruire immagini, scaricarle, creare e gestire i container, configurare reti e volumi.
Registry: Un repository stateless e scalabile per archiviare e distribuire le immagini Docker. Concettualmente, è un servizio di storage per immagini. Docker Hub è il registry pubblico più noto. Un’immagine viene identificata da [repository]:[tag], ad esempio ubuntu:22.04. Il tag latest è una convenzione, non una garanzia di “più recente”. Per una referenza immutabile, si usa il digest (<repository>@sha256:<hash>), che garantisce di usare sempre la stessa identica versione dell’immagine.

Il dialogo tra client e demone avviene tramite l’API, solitamente attraverso un socket Unix locale (/var/run/docker.sock) per motivi di sicurezza, ma può essere configurato per accettare connessioni remote tramite TCP. Questo disaccoppiamento basato su API è estremamente potente, poiché permette a un’intera galassia di strumenti di terze parti (come interfacce grafiche, es. Portainer, o piattaforme CI/CD come Jenkins) di integrarsi e controllare Docker.

Diagramma dell’architettura Docker e del flusso di comandi (Mermaid):

graph TB
    User["`👤 **Utente**
    (CLI)`"] --> Client["`📱 **Docker Client**
    (docker ...)`"]

    Client -->|"🔗 API"| Daemon["`⚙️ **Docker Daemon**
    (dockerd)`"]

    Daemon -->|"📥 pull"| Images["`📦 **Immagini**`"]
    Daemon --> Container["`🐳 **Container**`"]

    Images -.->|"gestisce"| Daemon
    Container -.->|"gestisce"| Daemon

    Registry["`🌐 **Registry**
    (es. Docker Hub, Azure CR, ...)`"] -->|"⬇️ pull"| Daemon
    Daemon -->|"⬆️ push"| Registry

    classDef userStyle fill:#e1f5fe,stroke:#01579b,stroke-width:2px
    classDef clientStyle fill:#f3e5f5,stroke:#4a148c,stroke-width:2px
    classDef daemonStyle fill:#e8f5e8,stroke:#1b5e20,stroke-width:2px
    classDef resourceStyle fill:#fff3e0,stroke:#e65100,stroke-width:2px
    classDef registryStyle fill:#fce4ec,stroke:#880e4f,stroke-width:2px

    class User userStyle
    class Client clientStyle
    class Daemon daemonStyle
    class Images,Container resourceStyle
    class Registry registryStyle

In un ambiente WSL, il client Docker installato in Windows (docker.exe) è preconfigurato per comunicare, tramite un socket, con il demone dockerd in esecuzione all’interno della distribuzione Linux (Ubuntu).

3.2 Docker Internals: I Pilastri del Kernel Linux

Docker non sarebbe possibile senza tre tecnologie chiave del kernel Linux: Namespaces, Control Groups (cgroups) e Union File Systems. Docker le orchestra per fornire l’esperienza che conosciamo.

3.2.1 Namespaces: L’Illusione dell’Isolamento

I Namespaces sono una feature del kernel che permette di partizionare risorse globali in modo che un gruppo di processi veda solo un sottoinsieme di tali risorse. Quando si avvia un container, Docker crea un set di namespace specifici per quel container e vi fa entrare il processo principale dell’applicazione.

Il kernel Linux offre diversi tipi di namespace:

pid (Process ID): Isola l’albero dei processi. All’interno del container, il processo principale riceve il PID 1. Questo è fondamentale: in Linux, il processo con PID 1 (tipicamente init o systemd) è speciale, ha la responsabilità di “adottare” e terminare correttamente i processi orfani (noti come zombie processes). Se l’applicazione principale nel container non è progettata per questo, il container può accumulare processi zombie, sprecando risorse. Per questo, in scenari complessi, è buona pratica usare un init system leggero come tini come entrypoint del container.
- Esempio pratico: docker run --rm -it --name test-pid ubuntu bash. All’interno, ps aux mostrerà bash come PID 1. Apri un altro terminale WSL e lancia docker top test-pid: vedrai il PID reale del processo bash sul sistema host.
net (Network): Fornisce al container il proprio stack di rete isolato (interfacce, IP, tabelle di routing, porte). Tecnicamente, Docker crea una coppia di interfacce virtuali ethernet (veth pair), che agiscono come un cavo patch. Un’estremità viene inserita nel namespace di rete del container (e appare come eth0), mentre l’altra rimane nel namespace dell’host e viene collegata a un bridge virtuale (come docker0), permettendo la comunicazione. La mappatura delle porte (-p 8080:80) è realizzata dal demone Docker che configura regole di iptables (o nftables) sull’host per intercettare il traffico sulla porta 8080 dell’host e reindirizzarlo (NAT) all’IP e alla porta 80 del container.

mnt (Mount): Isola i punti di mount. Un container ha il suo filesystem root, che è diverso da quello dell’host. Questo sandboxing è un confine di sicurezza fondamentale che impedisce ai processi del container di accedere a file arbitrari sul sistema host (a meno che non si usino i volumi). Alla base di questo c’è la system call chroot() (change root) o la più moderna e sicura pivot_root. In pratica, Docker monta il filesystem a strati (vedi UnionFS) in una directory e poi dice al processo del container: “Da ora in poi, questa directory è la tua radice (/)”.

Schema concettuale del mnt namespace:

Filesystem Host                         Filesystem Container (Vista isolata)
/
|-- /home
|-- /var
|   |-- /lib
|       |-- /docker
|           |-- /overlay2
|               |-- /<hash_del_container>
|                   |-- /merged  <---- Docker esegue un chroot qui
|                       |-- /bin
|                       |-- /etc
|                       |-- /app

Diagramma del Mount Namespace (Mermaid):

graph TB
    subgraph HostFS ["🖥️ Filesystem Host"]
        Root["📁 / (root)"]
        Home["🏠 /home"]
        Var["📂 /var"]
        Lib["📚 /lib"]
        Docker["🐳 /docker"]
        Overlay2["📦 /overlay2"]
        ContainerHash["🔐 /<hash_container>"]
        Merged["🔗 /merged"]

        Root --> Home
        Root --> Var
        Var --> Lib
        Lib --> Docker
        Docker --> Overlay2
        Overlay2 --> ContainerHash
        ContainerHash --> Merged
    end

    subgraph ContainerFS ["📱 Vista Container isolata"]
        CRoot["📁 / (chroot)"]
        CBin["⚙️ /bin"]
        CEtc["📄 /etc"]
        CApp["🚀 /app"]

        CRoot --> CBin
        CRoot --> CEtc
        CRoot --> CApp
    end

    Merged -.->|"🔄 chroot() - Docker esegue qui"| CRoot

    classDef hostStyle fill:#e3f2fd,stroke:#0277bd,stroke-width:2px
    classDef containerStyle fill:#e8f5e8,stroke:#2e7d32,stroke-width:2px
    classDef chrootStyle fill:#fff3e0,stroke:#f57c00,stroke-width:3px

    class Root,Home,Var,Lib,Docker,Overlay2,ContainerHash hostStyle
    class Merged chrootStyle
    class CRoot,CBin,CEtc,CApp containerStyle

uts (UNIX Timesharing System): Isola l’hostname e il NIS domain name. Permette a ogni container di avere il proprio hostname, che può essere impostato con docker run --hostname=mio-container. Questo è utile per l’identificazione dei servizi in reti complesse.
ipc (Inter-Process Communication): Isola le risorse per la comunicazione tra processi, come i semafori System V e la memoria condivisa. Senza questo isolamento, processi in container diversi sulla stessa macchina potrebbero leggere o scrivere aree di memoria condivisa altrui, creando gravi problemi di sicurezza e stabilità.
user: Isola gli ID utente (UID) e gli ID gruppo (GID). Questa è una funzionalità più avanzata che permette il “rootless mode”. Un processo può avere i privilegi di root (UID 0) all’interno del container, ma essere mappato a un utente non privilegiato (es. UID 1000) sull’host, migliorando notevolmente la sicurezza e riducendo la superficie di attacco in caso di evasione dal container.

3.2.2 Control Groups (cgroups): La Gestione delle Risorse

Se i Namespaces creano l’isolamento, i cgroups impongono i limiti. Sono una feature del kernel che permette di allocare, limitare e monitorare le risorse di sistema (CPU, memoria, I/O del disco, banda di rete) per un gruppo di processi. La versione moderna, cgroups v2, unifica la gerarchia rendendola più semplice da gestire.

Come funziona: Il kernel espone i cgroups come un filesystem virtuale, solitamente montato in /sys/fs/cgroup. Per ogni “sottosistema” (es. memory, cpu), c’è una gerarchia di directory. Quando Docker crea un container, crea una nuova directory in questa gerarchia e vi scrive i limiti.
Esempio pratico (limiti CPU e Memoria):

Quando si esegue docker run —memory=512m —cpu-shares=512 …, il demone Docker:
1. Crea una directory per il nuovo container, ad esempio /sys/fs/cgroup/docker/<id_container>/.
2. Scrive il valore 536870912 (512 * 1024 * 1024) nel file memory.max per imporre un limite rigido alla RAM.
3. Scrive il valore 512 nel file cpu.weight. Questo è un limite “relativo”: un container con --cpu-shares=1024 riceverà il doppio del tempo di CPU rispetto a uno con 512, ma solo quando i due sono in competizione per le risorse.
4. Aggiunge il PID del processo del container al file cgroup.procs.

  Da quel momento, il kernel si assicura che il gruppo di processi non superi i limiti. Se il limite di memoria viene superato, il kernel invoca l’OOM (Out Of Memory) Killer, che termina bruscamente il processo.

3.2.3 Union File Systems: Il Filesystem a Strati Intelligente

Le immagini Docker sono leggere ed efficienti grazie agli Union File Systems. Il driver più comune oggi è OverlayFS.

Come funziona OverlayFS: Combina più directory (i layer) in una singola vista unificata.
- lowerdir: Uno o più layer di sola lettura. Questi sono i layer dell’immagine Docker. Sono immutabili e condivisi tra tutti i container che usano la stessa immagine.
- upperdir: Un layer scrivibile, unico per ogni container. Tutte le modifiche ai file (creazioni, modifiche, cancellazioni) avvengono qui.
- workdir: Una directory di lavoro interna, richiesta da OverlayFS.
- merged: La vista unificata, che è ciò che il container vede come suo filesystem root.
Meccanismo di Copy-on-Write (CoW):
1. Lettura: Se un’applicazione nel container legge un file che esiste solo nei lowerdir, il file viene letto direttamente da lì, senza alcun overhead.
2. Scrittura/Modifica: Se l’applicazione cerca di modificare un file che esiste in un lowerdir, OverlayFS intercetta l’operazione. Copia il file dal lowerdir all’upperdir e solo allora la modifica viene applicata alla copia nell’upperdir. Da quel momento in poi, il container vedrà la versione modificata del file.
3. Cancellazione: Se un’applicazione cancella un file, OverlayFS non lo cancella dal lowerdir (che è read-only). Invece, crea un file speciale chiamato “whiteout” nell’upperdir che nasconde il file sottostante.

Diagramma OverlayFS (Mermaid):

graph BT
subgraph Lower ["🔒 LOWERDIR - Read Only"]
    L1["📝 /app/index.html<br/>(versione originale)"]
    L2["⚙️ /bin/bash"]
end

subgraph Upper ["✏️ UPPERDIR - Read/Write"]
    U1["📝 /app/index.html<br/>(versione modificata)"]
    U2["📋 /tmp/log.txt<br/>(file nuovo)"]
end

subgraph Container ["🔍 CONTAINER (merged)"]
    C1["📝 /app/index.html (MODIFICATO)"]
    C2["⚙️ /bin/bash (ORIGINALE)"]
    C3["📋 /tmp/log.txt (NUOVO)"]
end

%% Collegamenti strutturali
Lower ---|Sovrapposto a| Upper
Upper ---|Vista Unificata| Container

%% Collegamenti specifici dei file
U1 -.-> C1
U2 -.-> C3
L2 -.-> C2

classDef containerStyle fill:#d4edda,stroke:#155724,stroke-width:3px,color:#000
classDef upperStyle fill:#fff3cd,stroke:#856404,stroke-width:3px,color:#000
classDef lowerStyle fill:#cce5ff,stroke:#004085,stroke-width:3px,color:#000
classDef fileStyle fill:#f8f9fa,stroke:#495057,stroke-width:2px,color:#000

class Container containerStyle
class Upper upperStyle
class Lower lowerStyle
class C1,C2,C3,U1,U2,L1,L2 fileStyle

Questa architettura rende la creazione di container quasi istantanea e incredibilmente efficiente in termini di spazio su disco. L’implicazione cruciale è che il layer scrivibile è effimero: viene distrutto quando il container viene rimosso. Per questo motivo, qualsiasi dato che deve sopravvivere alla vita del container (come i dati di un database) deve essere salvato in un volume, che è un meccanismo per mappare una directory dell’host all’interno del container, bypassando l’Union File System.

3.3 Anatomia di `docker run`

Per unire tutti i concetti, vediamo cosa succede quando si esegue un comando apparentemente semplice come docker run hello-world:

Client -> API: Il client docker analizza il comando e invia una richiesta all’endpoint /containers/create dell’API REST esposta dal demone dockerd.
Daemon: Immagine? Il demone riceve la richiesta. Controlla se l’immagine hello-world:latest esiste localmente nella sua cache di immagini.
Daemon: Pull dal Registry: Non trovandola, contatta il registry pubblico (Docker Hub), autenticandosi se necessario. Trova l’immagine e i suoi layer (descritti in un file manifest), ne verifica l’integrità e li scarica (fa un pull).
Daemon: Preparazione del Container:
- Filesystem: Usando il driver OverlayFS, il demone crea una vista unificata del filesystem. Prende i layer dell’immagine hello-world (i lowerdir) e ci sovrappone un nuovo layer vuoto e scrivibile (upperdir).
- Rete: Crea e assegna uno stack di rete al futuro container, creando un nuovo network namespace e collegando un’interfaccia di rete virtuale al bridge di default di Docker.
Daemon -> containerd -> runc: A questo punto, il demone Docker moderno non gestisce direttamente l’esecuzione. Delega il compito a componenti di livello inferiore, conformi alla Open Container Initiative (OCI):
- dockerd comunica con containerd, un demone più semplice il cui unico scopo è gestire il ciclo di vita dei container (start, stop, pause).
- containerd a sua volta utilizza runc, uno strumento a riga di comando leggero che è l’effettivo runtime del container. runc riceve la configurazione (in formato JSON) e si interfaccia direttamente con il kernel Linux per:
  - Creare tutti i namespaces (pid, mnt, uts, etc.).
  - Impostare i cgroups secondo i limiti specificati.
  - Eseguire chroot sulla directory merged del filesystem.
Esecuzione: runc avvia il processo specificato dall’immagine (/hello) come processo figlio, facendolo entrare in tutti i namespace e sotto il controllo del cgroup appena creati.
Output e Terminazione: Il processo /hello scrive il suo messaggio sullo standard output. Il demone Docker, attraverso containerd, cattura questo output e lo invia in streaming al client docker, che lo visualizza sul terminale dell’utente. Una volta che il processo termina, il container si ferma.
Rimozione (se --rm): Se il flag --rm è presente, il demone distrugge il container, rimuovendo il layer scrivibile (upperdir) e liberando le risorse di rete. I layer dell’immagine rimangono nella cache locale per usi futuri.

Parte 4: Ecosistema e Orchestrazione

Gestire un singolo container è semplice. Ma le applicazioni moderne sono raramente monolitiche; sono ecosistemi di servizi interconnessi. Gestire questo ciclo di vita complesso — deployment, networking, scaling, aggiornamenti — su più macchine richiede strumenti di orchestrazione. Questi strumenti automatizzano e semplificano la gestione di applicazioni containerizzate su larga scala.

4.1 Docker Compose (Sviluppo e Prototipazione Locale)

📝 Questa parte verrà spiegata in dettaglio nelle unità didattiche successive. In questo paragrafo si vuole solo fornire un’anteprima di alcuni concetti molto importanti.

Docker Compose è lo strumento di orchestrazione di primo livello per ambienti di sviluppo e testing. Permette di definire e gestire un’applicazione multi-container attraverso un singolo file di configurazione, docker-compose.yml. La sua forza risiede nella capacità di replicare un’intera architettura software con un unico comando (docker-compose up), garantendo che ogni sviluppatore del team lavori con un ambiente identico e prevedibile.

Il file docker-compose.yml è il cuore di questo strumento. Analizziamone le sezioni principali in modo più approfondito:

services: Definisce i singoli container che compongono l’applicazione. Ogni chiave sotto services è il nome logico di un servizio (es. web-api, database, messaging-queue). Questo nome è cruciale, poiché diventa l’hostname all’interno della rete creata da Compose, permettendo la risoluzione DNS tra i servizi.
- build: Istruisce Compose a costruire un’immagine da un Dockerfile. La sintassi context specifica la directory di build, mentre dockerfile permette di indicare un nome di file diverso da quello standard.
- image: Alternativa a build, specifica un’immagine pre-costruita da un registry.
- ports: Mappa le porte nel formato "HOST:CONTAINER". È il ponte tra il mondo esterno (la macchina host) e la rete isolata di Compose.
- volumes: Gestisce la persistenza dei dati. La scelta tra bind mount e named volume è strategica:
  - Bind Mounts (./codice:/app): Ideali per lo sviluppo. Mappano una directory dell’host, permettendo il hot-reloading quando il codice sorgente viene modificato. Lo svantaggio è che sono legati al path del sistema operativo host, rendendoli meno portabili.
  - Named Volumes (db-data:/var/lib/mariadb/data): La scelta d’elezione per i dati che devono persistere (database, logs, uploads). Docker gestisce completamente il ciclo di vita del volume, che viene creato in un’area dedicata del filesystem dell’host (/var/lib/docker/volumes/). Sono portabili e possono essere facilmente backuppati o migrati.
- environment: Permette di impostare variabili d’ambiente. Una pratica comune è usare un file .env nella root del progetto per non commettere dati sensibili (come password) nel controllo di versione. Compose legge automaticamente questo file e sostituisce le variabili nel file yml (es. ${DB_PASSWORD}).
- depends_on: Definisce l’ordine di avvio dei servizi. È importante notare che depends_on garantisce solo l’ordine di avvio, non che il servizio dipendente sia effettivamente pronto ad accettare connessioni. Per questo, in scenari di produzione, si usano meccanismi più robusti come gli health checks.
- healthcheck: Una direttiva potente per verificare lo stato di salute di un servizio. Permette di definire un comando che, se eseguito con successo, dichiara il container “healthy”. Ad esempio, per un database si potrebbe eseguire un comando che tenta una connessione. Compose può attendere che una dipendenza sia “healthy” prima di avviare il servizio dipendente.
networks: Permette di definire reti personalizzate. Se non specificato, Compose crea una singola rete bridge di default. Creare reti esplicite permette di isolare gruppi di servizi o di connettersi a reti Docker preesistenti.
volumes: La dichiarazione a livello radice dei named volumes usati nei servizi.

Esempio: Applicazione To-Do con ASP.NET Core e MariaDB Creiamo un’API per una To-Do list che salva i dati su un database MariaDB.

Struttura del Progetto e Codice C#

TodoApi.csproj:

<Project Sdk="Microsoft.NET.Sdk.Web">
  <PropertyGroup>
    <TargetFramework>net9.0</TargetFramework>
    <Nullable>enable</Nullable>
    <ImplicitUsings>enable</ImplicitUsings>
  </PropertyGroup>
  <ItemGroup>

     <PackageReference Include="Pomelo.EntityFrameworkCore.MySql" Version="9.0.0-preview.3.efcore.9.0.0" />

    <PackageReference Include="Microsoft.EntityFrameworkCore.Design" Version="9.0.4">
        <IncludeAssets>runtime; build; native; contentfiles; analyzers; buildtransitive</IncludeAssets>
        <PrivateAssets>all</PrivateAssets>
    </PackageReference>
  </ItemGroup>
</Project>

Models/Todo.cs:

public class Todo
{
    public int Id { get; set; }
    public string? Title { get; set; }
    public bool IsCompleted { get; set; }
}

Data/TodoDbContext.cs:

using Microsoft.EntityFrameworkCore;
using TodoApi.Models;

public class TodoDbContext : DbContext
{
    public TodoDbContext(DbContextOptions<TodoDbContext> options) : base(options) { }
    public DbSet<Todo> Todos { get; set; }
}

Program.cs:

using Microsoft.EntityFrameworkCore;
using TodoApi.Data;
using TodoApi.Models;

var builder = WebApplication.CreateBuilder(args);

// Legge la connection string dalla configurazione (passata via environment)
var connectionString = builder.Configuration.GetConnectionString("DefaultConnection");

// Configura il DbContext per usare MariaDB
builder.Services.AddDbContext<TodoDbContext>(options =>
    options.UseMySql(connectionString, ServerVersion.AutoDetect(connectionString)));

builder.Services.AddEndpointsApiExplorer();
builder.Services.AddSwaggerGen();

var app = builder.Build();

if (app.Environment.IsDevelopment())
{
    app.UseSwagger();
    app.UseSwaggerUI();
}

// Endpoint per ottenere tutti i To-Do
app.MapGet("/todos", async (TodoDbContext context) =>
    await context.Todos.ToListAsync());

// Endpoint per creare un nuovo To-Do
app.MapPost("/todos", async (Todo todo, TodoDbContext context) =>
{
    context.Todos.Add(todo);
    await context.SaveChangesAsync();
    return Results.Created($"/todos/{todo.Id}", todo);
});

// Applica automaticamente le migrazioni in sospeso all'avvio
// Nota: In un ambiente di produzione reale, la gestione delle migrazioni
// dovrebbe essere un processo più controllato.
try
{
    using (var scope = app.Services.CreateScope())
    {
        var db = scope.ServiceProvider.GetRequiredService<TodoDbContext>();
        db.Database.Migrate();
    }
}
catch (Exception ex)
{
    // Log dell'errore di migrazione
    app.Logger.LogError(ex, "An error occurred while migrating the database.");
}

app.Run();

Dockerfile:

# Fase 1: Build dell'applicazione usando l'SDK completo
FROM mcr.microsoft.com/dotnet/sdk:9.0 AS build
WORKDIR /src

# Copia il file di progetto e ripristina le dipendenze per sfruttare la cache dei layer
COPY *.csproj .
RUN dotnet restore

# Copia il resto del codice sorgente e pubblica l'applicazione
COPY . .
RUN dotnet publish -c Release -o /app/publish

# Fase 2: Creazione dell'immagine finale basata sul runtime più leggero
FROM mcr.microsoft.com/dotnet/aspnet:9.0 AS final
WORKDIR /app
COPY --from=build /app/publish .
# Assicurarsi che il nome della DLL corrisponda al nome del progetto
ENTRYPOINT ["dotnet", "TodoApi.dll"]

docker-compose.yml:

# Nelle versioni recenti di Compose, la chiave 'version' è omessa
services:
  # Servizio per l'API web
  webapi:
    build: .
    ports:
      - "8080:8080"
    environment:
      # La connection string viene iniettata nel container
      # 'db' è l'hostname del servizio MariaDB, risolto dal DNS di Docker
      - ConnectionStrings__DefaultConnection=Server=db;Port=3306;Database=tododb;User=user;Password=password
    depends_on:
      db:
        # Attende che il DB sia "healthy" prima di avviare l'API
        condition: service_healthy

  # Servizio per il database MariaDB
  db:
    image: mariadb:11.4 # Versione aggiornata
    restart: always
    environment:
      # Credenziali per il database. In produzione, usare secrets.
      - MARIADB_ROOT_PASSWORD=verysecret
      - MARIADB_DATABASE=tododb
      - MARIADB_USER=user
      - MARIADB_PASSWORD=password
    volumes:
      # Volume nominato per persistere i dati del DB anche se il container viene rimosso
      - db-data:/var/lib/mysql
    healthcheck:
      # Usa lo script ufficiale di MariaDB per verificare lo stato di salute
      test: ["CMD", "healthcheck.sh", "--connect", "--user=user", "--password=password", "--database=tododb"]
      interval: 10s
      timeout: 5s
      retries: 5

volumes:
  # Dichiarazione del volume nominato per la persistenza dei dati
  db-data:

Dopo aver creato le migrazioni con dotnet ef migrations add InitialCreate, si può lanciare l’ambiente con docker-compose up. Il servizio webapi attenderà che il healthcheck del database abbia successo prima di avviarsi e applicare le migrazioni al database.

4.2 Alternative a Docker: Podman

Sebbene Docker sia dominante, non è l’unico runtime di container. Podman è un’alternativa popolare, sviluppata da Red Hat. La sua differenza principale è l’architettura daemonless (senza demone).

Caratteristica	Docker	Podman
Architettura	Client-Server (demone `dockerd` centrale)	Daemonless (comandi eseguiti direttamente)
Sicurezza	Il demone `dockerd` gira con privilegi `root`	Può essere eseguito da utenti non `root` (rootless), più sicuro
Comandi	`docker ...`	`podman ...` (la maggior parte dei comandi è identica)
Docker Compose	Supportato nativamente	Usa `podman-compose`, un progetto separato, o gestisce i pod
Concetto di Pod	Non nativo (introdotto da Kubernetes)	Concetto di Pod nativo, permette di raggruppare container che condividono risorse (es. namespace di rete)

Per la maggior parte degli usi di base, è possibile creare un alias alias docker=podman e usare Podman in modo trasparente.

Podman si posiziona come un’alternativa sicura a Docker. La sua architettura daemonless è il punto di svolta: non esiste un processo dockerd centrale in esecuzione come root. Quando si esegue podman run, il comando interagisce direttamente con il kernel per creare il container come un processo figlio del processo utente.

Implicazioni di Sicurezza: Questa architettura mitiga una classe intera di rischi. Con Docker, un utente autorizzato a comunicare con il demone (appartenente al gruppo docker) ha di fatto privilegi root sulla macchina host. Un exploit nel demone dockerd potrebbe compromettere l’intero sistema. Podman, eseguendo i container come processi utente non privilegiati (modalità rootless), limita drasticamente i danni in caso di compromissione: un attaccante che evade dal container otterrebbe solo i privilegi dell’utente che ha avviato il container, non di root.
Concetto di Pod: Podman introduce nativamente il concetto di Pod, preso in prestito da Kubernetes. Un Pod è un gruppo di uno o più container che condividono gli stessi namespace di rete e IPC. Questo è utile per container strettamente accoppiati che devono comunicare tramite localhost, come un’applicazione web e un proxy “sidecar” per il logging o il monitoring. Questa funzionalità rende Podman un eccellente strumento per simulare localmente le architetture di Kubernetes.

4.3 Orchestrazione in Produzione: Kubernetes e Oltre

Quando si passa dalla macchina di uno sviluppatore a un cluster di produzione, le esigenze cambiano radicalmente. Servono alta disponibilità, tolleranza ai guasti, scaling automatico e aggiornamenti senza downtime. Qui entrano in gioco orchestratori su larga scala.

Docker Swarm: L’orchestratore nativo di Docker. È apprezzato per la sua semplicità. Si abilita con docker swarm init e si gestiscono i servizi con comandi docker service .... Include funzionalità essenziali come il routing mesh, che permette a qualsiasi nodo del cluster di ricevere traffico per un servizio e reindirizzarlo al container corretto, anche se si trova su un altro nodo. Sebbene meno flessibile di Kubernetes, è una scelta solida per cluster di piccole e medie dimensioni.
Kubernetes (K8s): Lo standard de facto. K8s è una piattaforma estensibile che tratta il data center come un unico grande computer. La sua complessità è giustificata dalla sua potenza. Oltre ai concetti base:
- StatefulSet: Un tipo di risorsa per gestire applicazioni stateful (come i database). A differenza di un Deployment, fornisce ai Pod identità di rete stabili e storage persistente univoco, essenziale per i cluster di database.
- ConfigMap & Secret: Permettono di disaccoppiare la configurazione e i dati sensibili (come password o chiavi API) dalle immagini dei container. Vengono montati nei Pod come file o variabili d’ambiente.
- Namespace (K8s): Forniscono un meccanismo per partizionare un singolo cluster fisico in più cluster virtuali, isolando le risorse per diversi team, progetti o ambienti (es. development, staging, production).
- Concetti base di K8s:
  - Pod: L’unità di deployment più piccola. Un Pod contiene uno o più container che condividono lo storage e la rete.
  - Service: Fornisce un endpoint di rete stabile per un gruppo di Pod.
  - Deployment: Definisce lo stato desiderato per un set di Pod (es. “voglio 3 repliche del mio web server”).
  - Ingress: Gestisce l’accesso esterno ai servizi nel cluster, tipicamente tramite HTTP.

4.4 Kubernetes in Locale (per apprendimento)

Per evitare sorprese durante il deployment, è fondamentale sviluppare in un ambiente il più simile possibile a quello di produzione. Gli strumenti per Kubernetes locale permettono proprio questo.

Minikube: Crea un cluster K8s a singolo nodo all’interno di una VM o di un container. È ottimo per iniziare e testare le funzionalità di base. Il comando minikube service <nome-servizio> è una scorciatoia che apre un tunnel di rete verso il Pod e lancia il browser.
Kind (Kubernetes in Docker): Un’alternativa sempre più popolare. Kind esegue ogni “nodo” del cluster Kubernetes come un container Docker. Questo lo rende estremamente veloce da avviare e distruggere, ed è ideale per gli scenari di CI/CD dove è necessario creare e smantellare cluster di test in modo programmatico.
Flusso di lavoro con kubectl: kubectl è il bisturi dello sviluppatore per interagire con il cluster.
- kubectl apply -f <file.yaml>: È il comando dichiarativo per eccellenza. Dice a Kubernetes: “Voglio che lo stato del cluster corrisponda a quanto descritto in questo file”. Kubernetes si occuperà di creare, aggiornare o eliminare le risorse necessarie per raggiungere quello stato.
- kubectl get pods,services: Fornisce una vista rapida dello stato delle risorse.
- kubectl describe pod <nome-pod>: Un comando di debugging fondamentale. Fornisce un resoconto dettagliato di un Pod, inclusi gli eventi recenti (es. errori nel pull dell’immagine, fallimento dell’health check), lo stato, gli IP e i volumi montati.

Per imparare Kubernetes senza un cluster in cloud, si possono usare strumenti come Minikube o Kind. Minikube crea un cluster Kubernetes a singolo nodo all’interno di una VM o di un container Docker.

Setup di Minikube con Docker su WSL/Ubuntu:

Installare kubectl (il client di K8s):

curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"
sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl

Installare Minikube:

curl -Lo minikube https://storage.googleapis.com/minikube/releases/latest/minikube-linux-amd64
sudo install minikube /usr/local/bin/

Avviare il cluster Minikube usando il driver Docker:
Finestra del terminale
```
minikube start --driver=docker
```

Esempio: Deploy di un server Nginx Crea un file nginx-deployment.yaml:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  replicas: 2 # Vogliamo 2 pod
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.21
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
  type: NodePort

Applicare il manifest e esporre il servizio:

# Applica la configurazione al cluster
kubectl apply -f nginx-deployment.yaml

# Controlla che i pod siano in esecuzione
kubectl get pods

# Ottieni l'URL per accedere al servizio
minikube service nginx-service

Questo comando aprirà automaticamente il browser all’indirizzo IP del servizio Nginx.

4.5 Orchestrazione nel Cloud: Servizi Gestiti

Gestire un cluster Kubernetes (specialmente il control plane) è un lavoro a tempo pieno. I provider cloud offrono servizi gestiti per astrare questa complessità.

Azure:
- Azure Kubernetes Service (AKS): L’offerta K8s completa. Azure gestisce il control plane (master nodes) gratuitamente, e l’utente paga solo per i nodi di lavoro (le VM). AKS si integra profondamente con l’ecosistema Azure, offrendo scaling automatico dei nodi, identità gestite con Azure AD, e integrazione con Azure Monitor e Azure Policy.
- Azure Container Apps (ACA): Un passo ulteriore nell’astrazione. È un servizio serverless per container basato su Kubernetes, ma nasconde completamente il cluster sottostante. L’utente effettua il deployment su “container apps” invece di Pod e Deployment. ACA è costruito su tecnologie open-source come KEDA (per lo scaling event-driven, es. scalare in base alla lunghezza di una coda), Dapr (per semplificare la creazione di microservizi) ed Envoy (per il networking). È ideale per architetture a microservizi e applicazioni web dove si vuole pagare solo per l’uso effettivo, senza preoccuparsi di gestire VM o cluster.
AWS & Google Cloud: Anche gli altri principali provider offrono servizi analoghi.
- AWS ha Amazon Elastic Kubernetes Service (EKS) (la sua offerta K8s gestita) e Amazon Elastic Container Service (ECS) (un’alternativa proprietaria a K8s - si tratta di un suo orchestratore proprietario, più semplice).
- Google, che ha originato Kubernetes, offre GKE (Google Kubernetes Engine), ampiamente considerato il servizio K8s gestito più maturo e ricco di funzionalità.

Conclusione

La comprensione di queste tecnologie è cruciale. Le macchine virtuali hanno rivoluzionato l’IT permettendo un uso efficiente dell’hardware. I container, guidati da Docker, hanno portato questa efficienza a un livello superiore, rivoluzionando lo sviluppo e il deployment del software. Infine, orchestratori come Kubernetes sono diventati indispensabili per eseguire applicazioni resilienti e scalabili su larga scala, sia on-premise che nel cloud. Padroneggiare questi strumenti, partendo da Docker e Docker Compose per lo sviluppo locale fino ai concetti di Kubernetes per la produzione, è una competenza fondamentale per ogni sviluppatore moderno.

Guida Completa alla Virtualizzazione e ai Container

Parte 1: La Virtualizzazione Tradizionale (Macchine Virtuali)

1.1 Cos’è una Macchina Virtuale (VM)?

1.1 Fondamenti: Sistemi Operativi e Ring di Protezione

1.1.1 Come Funziona un Sistema Operativo

Il Problema della Condivisione delle Risorse

La Soluzione: Separazione dei Privilegi

Le Due Modalità di Esecuzione

System Call: Il Bridge tra i Due Mondi

Funzioni Principali del Sistema Operativo

Il Collegamento con l’Hardware: I Ring di Protezione

1.1.2 Ring di Protezione CPU x86 - Panoramica Completa

Dettaglio dei Ring di Protezione

1.1.3 Il Problema della Virtualizzazione

Problematiche nella Virtualizzazione

1.1.4 Istruzioni CPU: Privilegiate, Non-Privilegiate e Sensibili

Istruzioni Privilegiate

Istruzioni Non-Privilegiate

Istruzioni Sensibili

Il Dilemma della Virtualizzazione x86

1.2 Tipi di Hypervisor

1.3 Approfondimento sulle Tecniche di Virtualizzazione

1.3.1 Full Virtualization (con Binary Translation)

1.2.2 Paravirtualizzazione

1.2.3 Hardware-Assisted Virtualization (Intel VT-x & AMD-V)

Tabella Riassuntiva

1.3 Le VM nel Cloud (VPS)

Parte 2: La Containerizzazione

2.1 Differenze Chiave: VM vs. Container

2.2 Vantaggi dei Container

2.3 Quando usare le VM e quando i Container?

Parte 3: Deep Dive su Docker

3.1 Architettura di Docker

3.2 Docker Internals: I Pilastri del Kernel Linux

3.2.1 Namespaces: L’Illusione dell’Isolamento

3.2.2 Control Groups (cgroups): La Gestione delle Risorse

3.2.3 Union File Systems: Il Filesystem a Strati Intelligente

3.3 Anatomia di docker run

Parte 4: Ecosistema e Orchestrazione

4.1 Docker Compose (Sviluppo e Prototipazione Locale)

4.2 Alternative a Docker: Podman

4.3 Orchestrazione in Produzione: Kubernetes e Oltre

4.4 Kubernetes in Locale (per apprendimento)

4.5 Orchestrazione nel Cloud: Servizi Gestiti

Conclusione

3.3 Anatomia di `docker run`
